TH系列斗式提升机
TH斗式提升机属于链条斗式提升机的一种，跟TD斗式提升机相比，料斗的承受部件为链条，取代了原有皮带传动。采用锻造的环形链条作为牵引构件，在运行过程中采用混合式或重力式卸
TH斗式提升机属于链条斗式提升机的一种，跟TD斗式提升机相比，料斗的承受部件为链条，取代了原有皮带传动。采用锻造的环形链条作为牵引构件，在运行过程中采用混合式或重力式卸料。提升高度在4.5米-40m之间，斗宽从160-1250。
TH型斗式提升机技术参数表:
|
提升机型号规格
|
TH160
|
TH200
|
TH250
|
||||
|
料斗形式
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
|
|
输送量(*)米3/时
|
15.77
|
24.97
|
17.87
|
28.6
|
31.43
|
48.19
|
|
|
料斗
|
料斗容积(盛水)升
|
1.2
|
1.9
|
1.5
|
2.4
|
3.0
|
4.6
|
|
料斗间距(毫米)
|
500
|
||||||
|
链条
|
圆钢直径*节距(毫米)
|
14*50
|
|||||
|
单条破断载荷(千牛顿)
|
≥190
|
||||||
|
传动链轮转速(转/分)
|
69.71
|
63.22
|
44.11
|
||||
|
输送物料*大块度(毫米)
|
20
|
25
|
30
|
||||
|
提升机型号规格
|
TH315
|
TH400
|
TH500
|
TH630
|
|||||
|
料斗形式
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
|
|
输送量(*)米3/时
|
35
|
59
|
58
|
94
|
73
|
118
|
114
|
185
|
|
|
料斗
|
料斗容积(盛水)升
|
3.75
|
6.0
|
5.9
|
9.5
|
9.3
|
15.0
|
14.6
|
23.6
|
|
料斗间距(毫米)
|
512 688
|
||||||||
|
链条
|
圆钢直径*节距(毫米)
|
θ18*64 θ22*86
|
|||||||
|
单条破断载荷(千牛顿)
|
≥320 ≥480
|
||||||||
|
单位长度牵引件重量(公斤/米)
|
25.64
|
26.58
|
31.0
|
31.9 41.5
|
44.2
|
49.0
|
52.3
|
||
|
传动链轮转速(转/分)
|
42.5
|
37.6 35.8
|
31.8
|
||||||
|
输送物料*大块度(毫米)
|
35
|
40 50
|
660
|
||||||

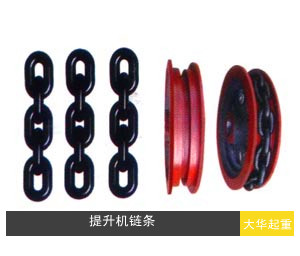

圆环链链钩
TH型斗式提升机采用矿用圆环链设计，料斗连接应用圆环链链钩进行固定。TH圆环链链钩运用高强度圆钢材质高温成型，后期机加工螺栓处理及防腐处理，圆钢直径备有φ18、φ22两种规格，单条破断载荷（KN）≥320和≥480，保证提升机在工作期间的载荷安全。TH型斗式提升机是应用较广的设备，对物料的适应性和对环境的要求低，因而TH斗式提升机圆环链链钩的使用广泛，圆环链链钩的形状决定了它的制作要求要大于圆环链本身，载荷的强度更大.

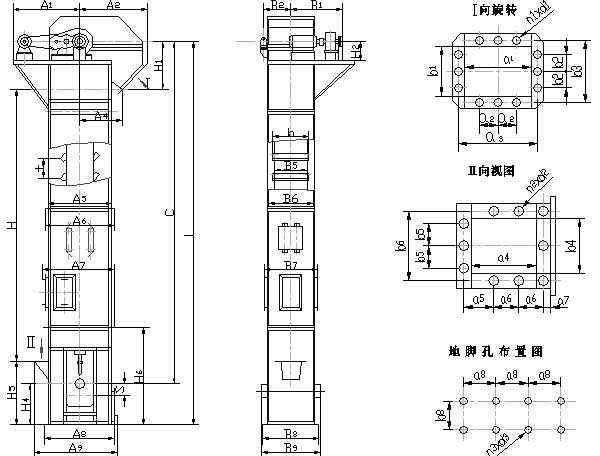

TH型斗式提升机外形示意图
