NE系列斗式提升机
|
型号 |
提升量（m3/h） |
物料*大块度 |
||||
|
占百分比% |
||||||
|
10 |
25 |
50 |
75 |
100 |
||
|
NE15 |
15 |
65 |
50 |
40 |
30 |
25 |
|
NE30 |
32 |
60 |
75 |
58 |
47 |
40 |
|
NE50 |
60 |
90 |
75 |
58 |
47 |
40 |
|
NE100 |
110 |
130 |
105 |
80 |
65 |
55 |
|
NE150 |
170 |
130 |
105 |
80 |
65 |
55 |
|
NE200 |
210 |
170 |
135 |
100 |
85 |
70 |
|
NE300 |
320 |
170 |
135 |
100 |
85 |
70 |
NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件--有料斗和套筒滚子链条组成，NE15、NE30采用单排链，NE50-NE800采用双排链。
驱动装置-采用多种驱动组合驱动，（依用户实际需要而定）。驱动平台上装有检修架和栏杆。
驱动装置分左装和右装两种
左装：面对喂料口，驱动装置布置在机壳左侧。
右装：面对喂料口，驱动装置布置在机壳右侧。
上部装置--安装有轨道（双排链），你志气，卸料口装有防回料橡胶板。
中间节--部分中间节装有轨道（双排链），以防链条工作中摆动。
下部装置--按装有涨紧装置，NE15-NE100采取弹簧涨紧，NE150-NE800采取坠重箱涨紧。

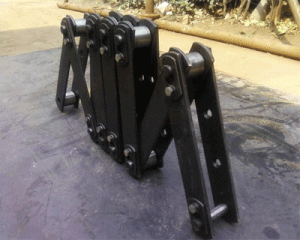

NE斗式提升机板链
